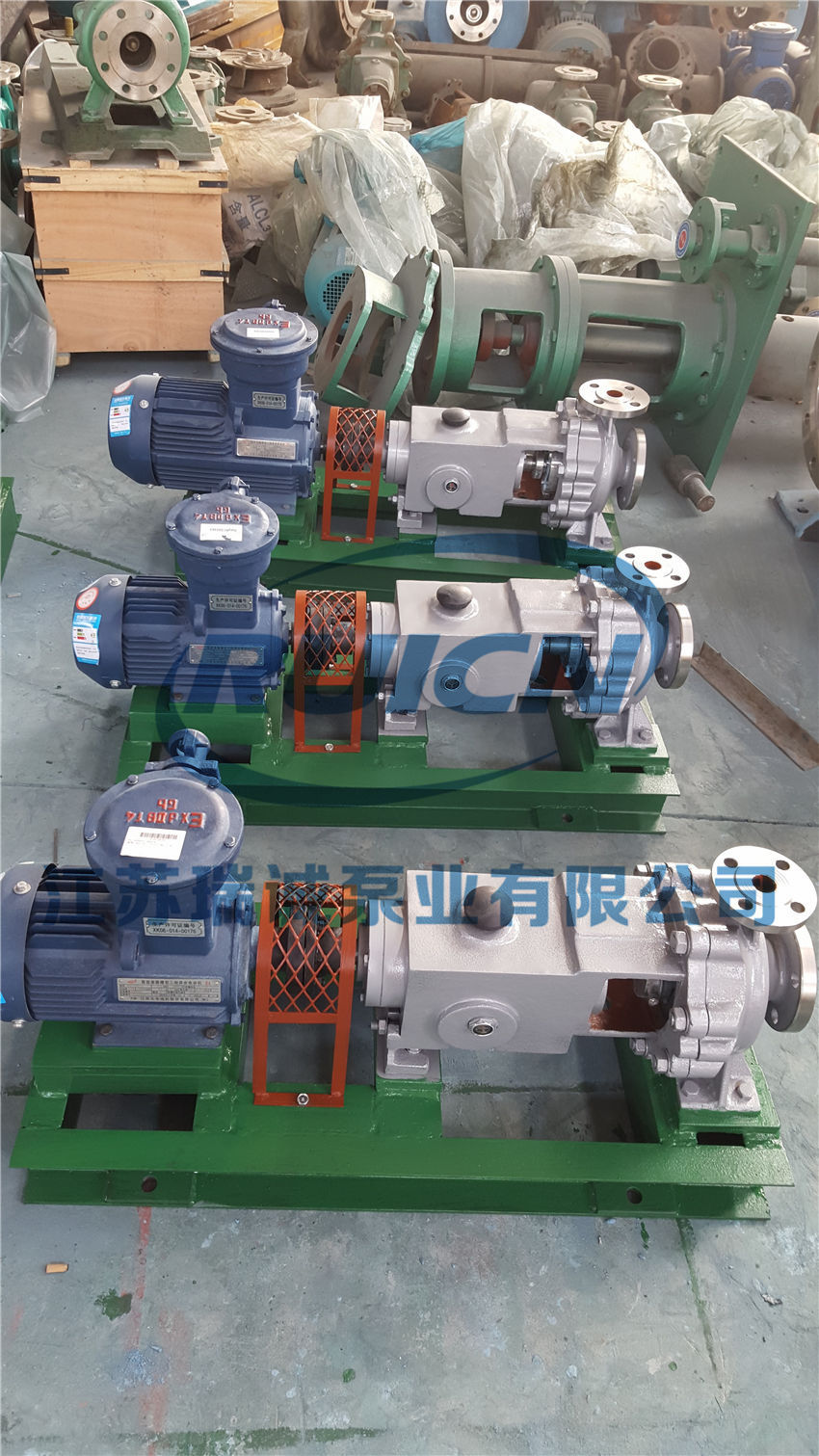

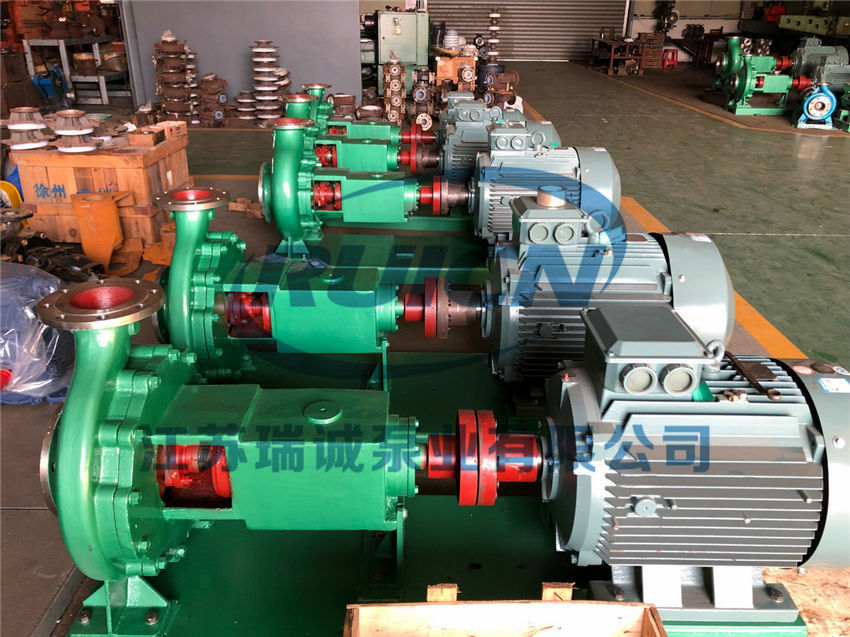

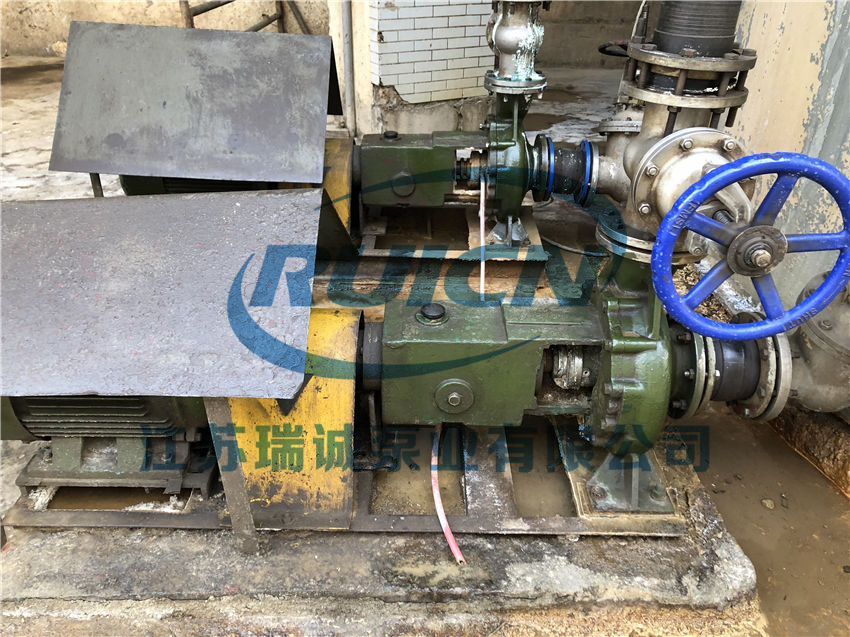

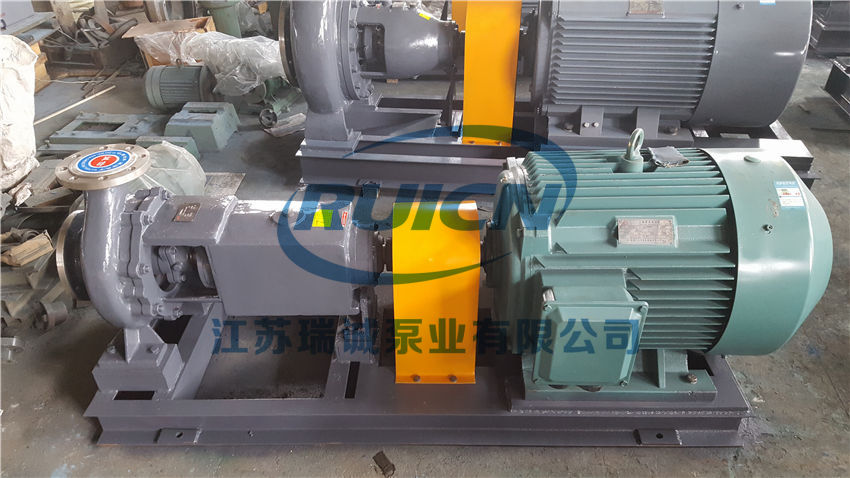

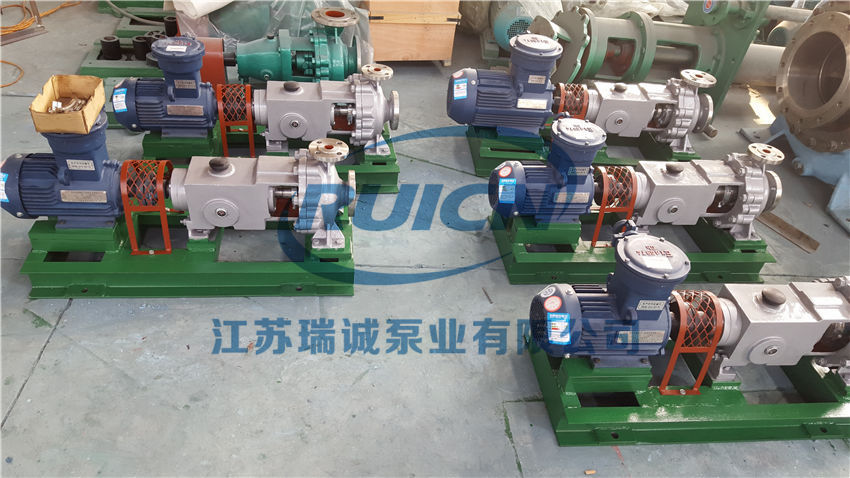

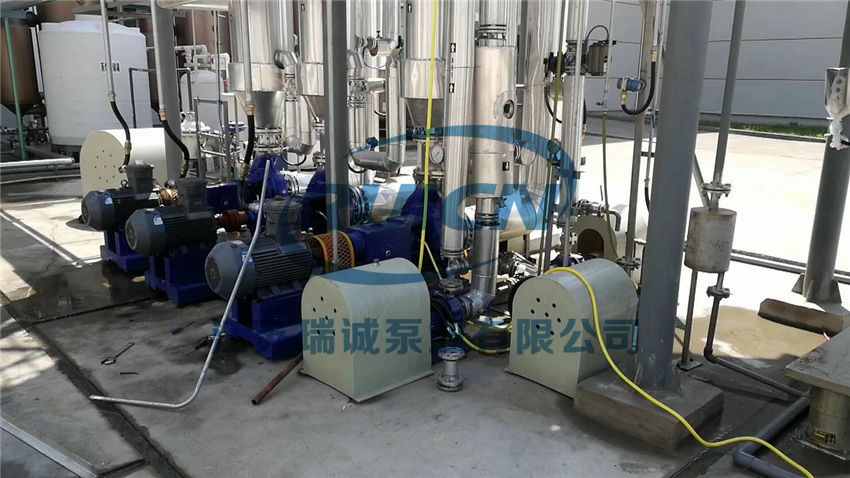

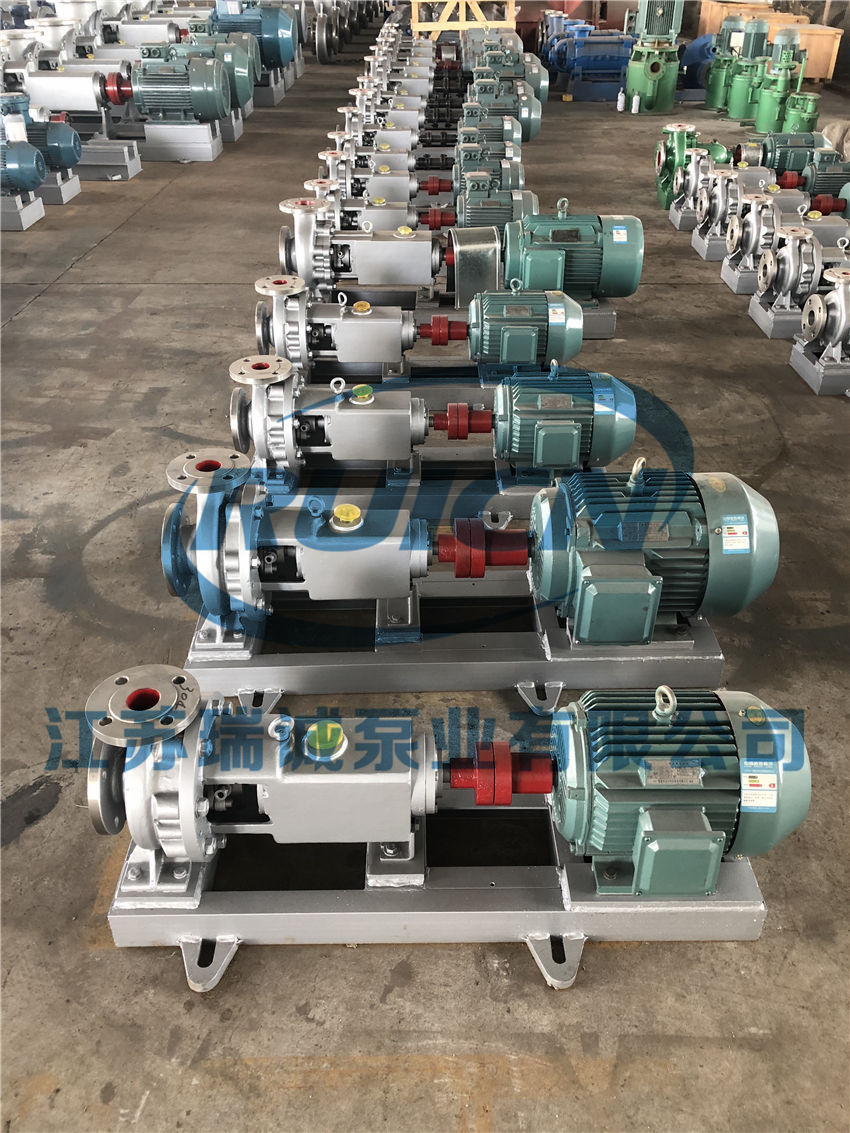

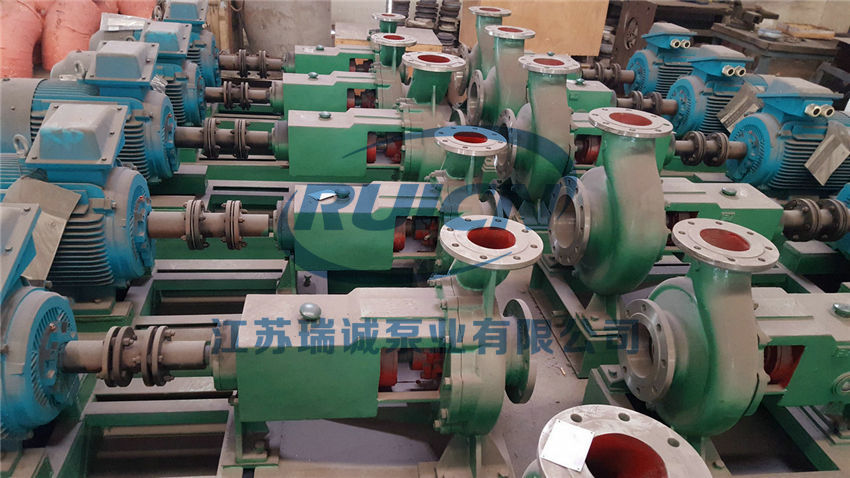

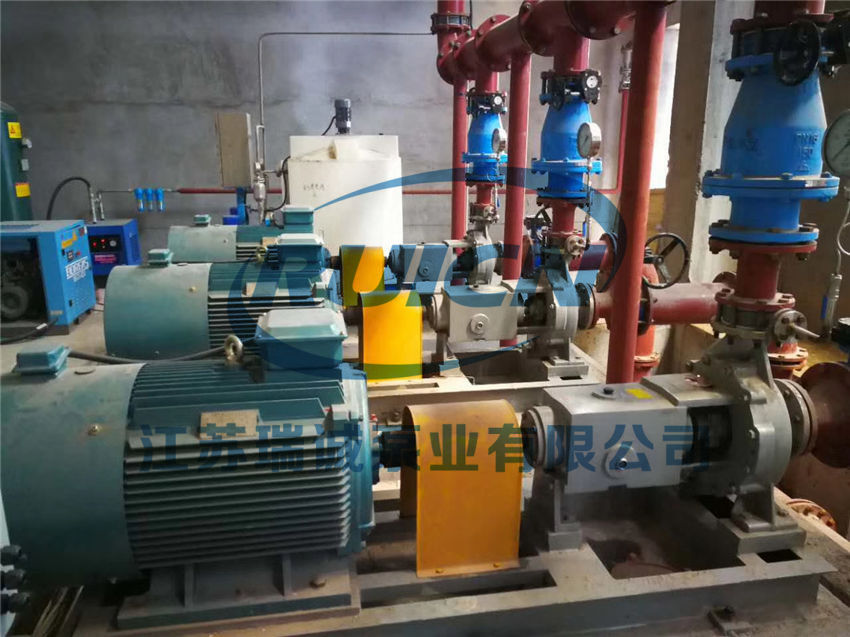

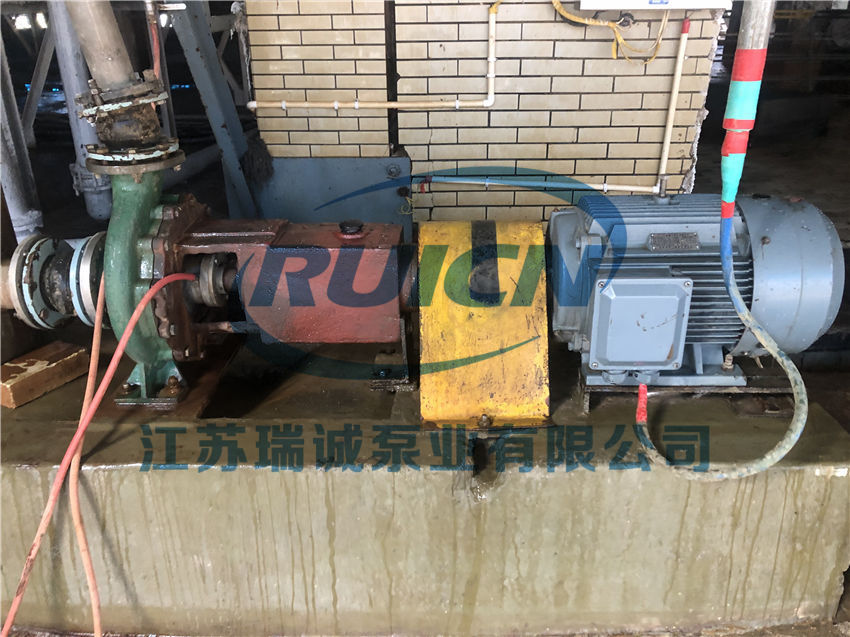

HJ型化工離心堿泵實拍視頻：

一、概述

　　HJ化工離心泵是我公司在IH泵的基礎上升級創新而成的標準化工流程泵。該泵為單級單吸懸臂式結構，其性能參數符合GB/T5662（等效于IS02858）標準。在設計上，采用了先進的水力模型，具有較高的效率，比IH泵提高了5%，是節能型產品。在結構設計上借鑒了美國ANSI標準，加粗了軸徑、縮短了懸臂比，消除了IH泵經常斷軸的弊病，提高了運行穩定性，降低了維修費用和運行成本。公司參照了美國API682標準研制出的171系列機械密封已成功地使用于純堿、氯堿、制鹽、磷化工、冶金、環保等行業及易結晶、多顆粒的工況。HJ化工離心泵泵目前己有100多個規格，基本覆蓋2.5MPa壓力、200℃溫度下的所有化工流程應用。是與CZ、ZA并列的國內應用廣泛的三大化工離心泵系列之一。

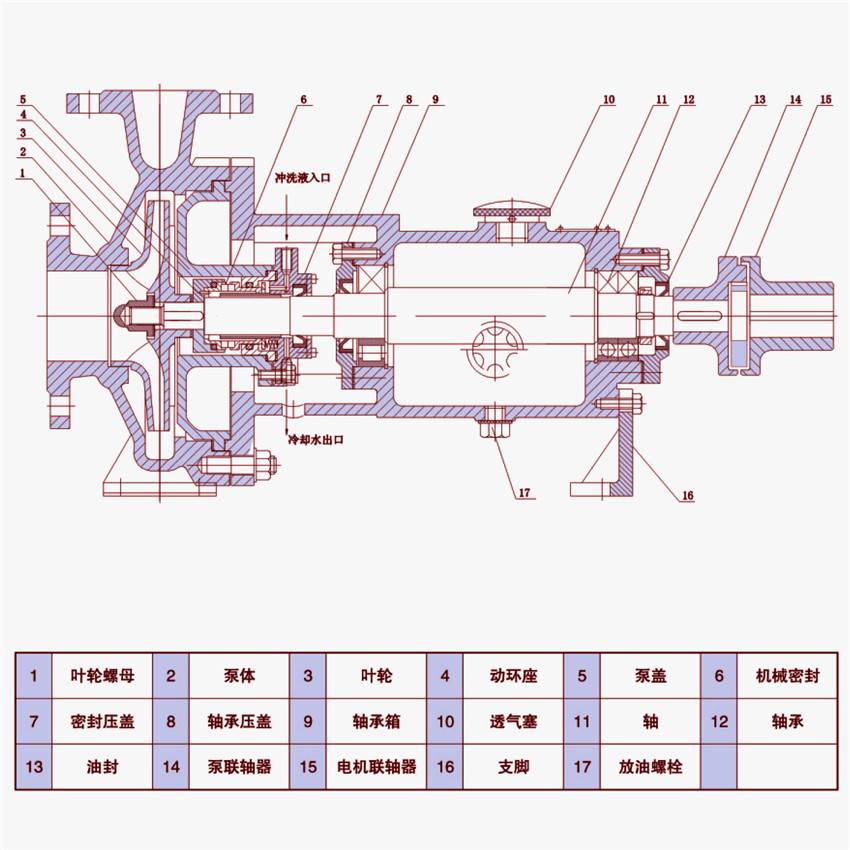

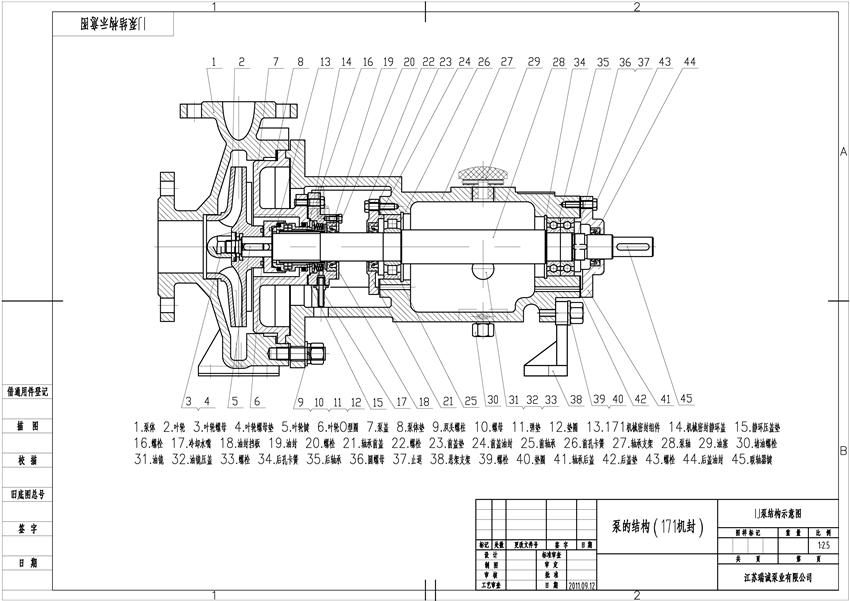

二、與IH泵相比，HJ化工離心泵結構具有以下特點：

　　1、縮短了葉輪的懸臂，加粗了軸的直徑；

　　2、非對稱截面的蝸殼、泵殼無口環；

　　3、采用三只進口軸承；

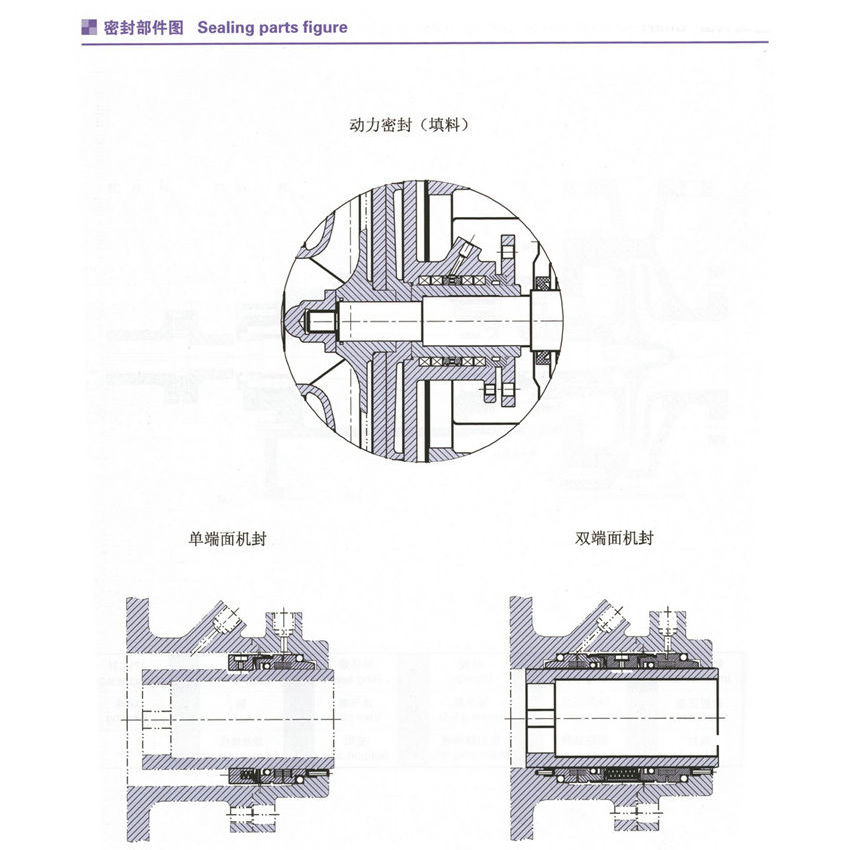

　　4、裝有與國外先進的雙端面機械密封或填料密封相似的新型密封；

　　由于以上結構使該泵有以下優越性：

　　1、可以輸送高粘度或固體的介質，這時泵的效率較IH泵高；

　　2、非對稱截面蝸殼減少了流體的沖擊損失，縮短了泵殼尺寸；

　　3、增加軸的強度，減少了轉子的撓度，因而運行穩定，密封壽命長；

　　4、葉輪螺母與葉輪做成一體，改善了泵的入口條件，提高泵的抗汽蝕性能；

　　5、先進的軸封形式，使密封效果更佳，減少了泵的泄漏；

　　6、可以不拆卸泵殼和葉輪的情況下調節泵的間隙，減少了維修時間，節省維修成本；


三、性能參數表

型號/性能參數	轉速r/min	流量m3/h	揚程m	電機功率KW
型號/性能參數	轉速r/min	流量m3/h	揚程m	比重 R=1.00	比重 R=1.35	比重 R=1.84
HJ40-25-125	2900	6	20	Y802-2/1.1	Y90S-2/1.5	Y90L-2/2.2
HJ40-25-125A	2900	5.2	15	Y801-2/0.75	Y802-2/1.1	Y90S-2/1.5
HJ40-25-160	2900	6	30	Y90L-2/2.2	Y100L-2/3	Y112M-2/4
HJ40-25-160A	2900	5.2	26	Y90S-2/1.5	Y90L-2/2.2	Y100L-2/3
HJ50-32-125	1450	6.3	5	Y801-4/0.55	Y801-4/0.55	Y801-4/0.55
HJ50-32-125	2900	12.5	20	Y90S-2/1.5	Y90L-2/2.2	Y100L-2/3
HJ50-32-125A	2900	11.3	16.2	Y90S-2/1.5	Y90S-2/1.5	Y90L-2/2.2
HJ50-32-160	1450	6.3	8	Y801-4/0.55	Y801-4/0.55	Y802-4/0.75
HJ50-32-160	2900	12.5	32	Y100L-2/3	Y112M-2/4	Y132S1-2/5.5
HJ50-32-160A	2900	11.2	26	Y90L-2/2.2	Y100L-2/3	Y112M-2/4
HJ50-32-200	1450	6.3	12.5	Y802-4/0.75	Y90S-4/1.1	Y90L-4/1.5
HJ50-32-200	2900	12.5	50	Y132S1-2/5.5	Y132S2-2/7.5	Y160M1-2/11
HJ65-50-125	1450	12.5	5	Y801-4/0.55	Y801-4/0.55	Y802-4/0.75
HJ65-50-125	2900	25	20	Y100L-2/3	Y112M-2/4	Y132S1-2/5.5
HJ65-50-125A	2900	22.5	16	Y90L-2/2.2	Y100L-2/3	Y112M-2/4
HJ65-50-160	1450	12.5	8	Y802-4/0.75	Y90S-4/1.1	Y90S-4/1.1
HJ65-50-160	2900	25	32	Y112M-2/4	Y132S1-2/5.5	Y132S2-2/7.5
HJ65-50-160A	2900	22.5	26	Y100L-2/3	Y112M-2/4	Y132S1-2/5.5
HJ65-40-200	1450	12.5	12.5	Y90S-4/1.1	Y90L-4/1.5	Y100L-4/2.2
HJ65-40-200	2900	25	50	Y132S2-2/7.5	Y160M1-2/11	Y160M2-2/15
HJ80-65-125	1450	25	5	Y802-4/0.75	Y90S-4/1.1	Y90S-4/1.1
HJ80-65-125	2900	50	20	Y132S1-2/5.5	Y132S1-2/5.5	Y132S2-2/7.5
HJ80-65-125A	2900	46.5	17.3	Y112M-2/4	Y132S1-2/5.5	Y132S2-2/7.5
HJ80-65-160	1450	25	8	Y90S-4/1.1	Y90L-4/1.5	Y100L1-4/2.2
HJ80-65-160	2900	50	32	Y132S2-2/7.5	Y160M1-2/11	Y160M2-2/15
HJ80-65-160A	2900	46	28	Y132S2-2/7.5	Y160M1-2/11	Y160M1-2/11
HJ80-50-200	1450	25	12.5	Y100L1-4/2.2	Y100L1-4/2.2	Y100L2-4/3
HJ80-50-200	2900	50	50	Y160M1-1/11	Y160M2-2/15	Y180M-2/22
HJ100-80-125	1450	50	5	Y90L-4/1.5	Y100L1-4/2.2	Y100L2-4/3
HJ100-80-125	2900	100	20	Y160M1-2/11	Y160M2-2/15	Y160L-2/18.5
HJ100-80-125A	2900	93	17.3	Y132S2-2/7.5	Y160M1-2/11	Y160M2-2/15
HJ100-80-160	1450	50	8	Y100L1-4/2.2	Y100L2-4/3	Y112M-4/4
HJ100-80-160	2900	100	32	Y160M2-2/15	Y160L-2/18.5	Y200L1-2/30
HJ100-80-160A	2900	93	28	Y160M1-2/11	Y160M2-2/15	Y160L-2/18.5
HJ100-80-200	1450	75	12.5	Y112M-4/4	Y132M-4/5.5	Y132M-4/7.5
HJ100-80-200	2900	150	50	Y200L1-2/30	Y225M-2/45	Y250M-2/55
HJ100-65-200	1450	50	12.5	Y100L2-4/3	Y112M-4/4	Y132S-4/5.5
HJ100-65-200	2900	100	50	Y180M-2/22	Y200L1-2/30	Y225M-2/45
HJ125-80-200	2900	150	50	Y200L1-2/30	Y225M-2/45	Y250M-2/55
HJ125-100-250	1450	100	20	Y160M-4/11	Y160M-4/11	Y160L-4/15
HJ125-100-250	2900	200	80	Y280S-2/75	Y280M-2/90	Y315S-2/110
HJ150-125-250	1450	200	20	Y180M-4/18.5	Y180L-4/22	Y200L-1/30
HJ200-150-250	1450	300	20	Y200L-4/30	Y225S-4/37	Y225M-4/45
HJ200-150-250	1450	400	20	Y200L-4/30	Y225S-4/37	Y225M-4/55
